汽水混合加熱器是一種裝設于管道上蒸汽與水直接混合加熱的設備，具有熱效率高、噪聲低、安裝簡單、不占空間等特點，廣泛應用于熱水循環采暖、空調中加熱系統、容器加熱保溫系統。
產品結構

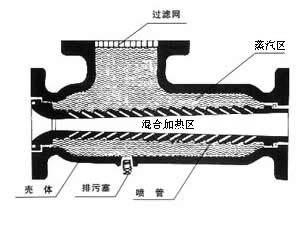

汽水混合加熱器結構如圖所示，核心部件為拉法爾噴管，從喉口噴入的水流與從斜孔噴入的蒸汽充分混合后流出，生產熱水。蒸汽和水在高速流動中混合，無噪音、無振動、熱效率100%。

外形尺寸

SQHH	-4	-6	-8	-10	-12	-16	-20	-24	-32	-40	-48
額定流量（m3/h）	1.2	2.5	4.5	7	10	16	25	35	60	105	165
工作壓力（MPa）	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
凈重	8	8	15	15	15	50	50	50	200	200	200
運行重量	8.5	8.5	16	16	16	58	58	58	260	260	260
噪聲（dB）	≤65		≤65			≤65			≤65
A（mm）	240		360			660			1200
B（mm）	105		130			170			300
C（mm）	105		130			220			450
水側法蘭	DN40		DN65			DN125			DN250
汽側法蘭	DN40		DN65			DN125			DN250

選型參考
1.汽水混合器未通入蒸汽時，額定流量下水頭損失為5m H2O，通入蒸汽后水頭損失可按1m H2O考慮；
2.蒸汽壓力大于水壓0.05MPa以上；
3.汽水混合加熱器用于生活熱水系統時應設置中間水箱，不能直接進入淋浴器，防止意外事故發生；
4.汽水混合加熱器適宜安裝在水泵的吸水側。
汽水混合加熱器蒸汽噴入量表

水壓（MPa）	蒸汽壓力（MPa）
水壓（MPa）	0.2	0.3	0.4	0.6	0.8	1.0
0.1	660	910	1120	1540	1950	2350
0.2	0	820	1120	1540	1950	2350
0.3	/	0	940	1540	1950	2350
0.4	/	/	0	0	1950	2350
0.5	/	/	/	/	1890	2350

SQHH汽水混合加熱器蒸汽噴入量換算系數表

SQHH	4	6	8	10	12	16	20	24	32	40	48
系數	0.26	0.26	1	1	1	3.7	3.7	3.7	10.8	10.8	10.8

安裝與使用
1.汽水混合加熱器可水平安裝，也可以豎直向上安裝，蒸汽入口應向上或水平；
2.汽水混合加熱器前后裝設閥門、壓力表及溫度計，以便于觀察和調節混合器工作狀況；
3.汽水混合加熱器啟動時，應先通水，再通汽；停機時，先關斷汽源，再斷水。

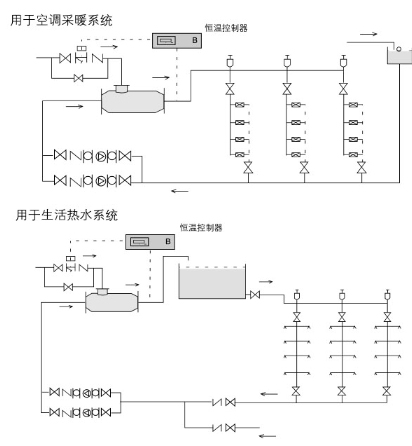

典型應用

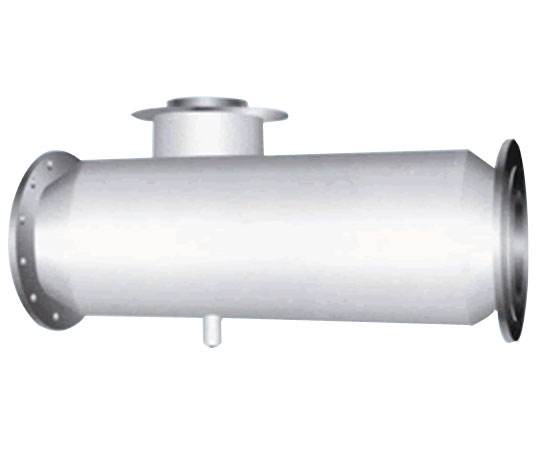

AERO汽水混合加熱器
